Kompurajäähyä

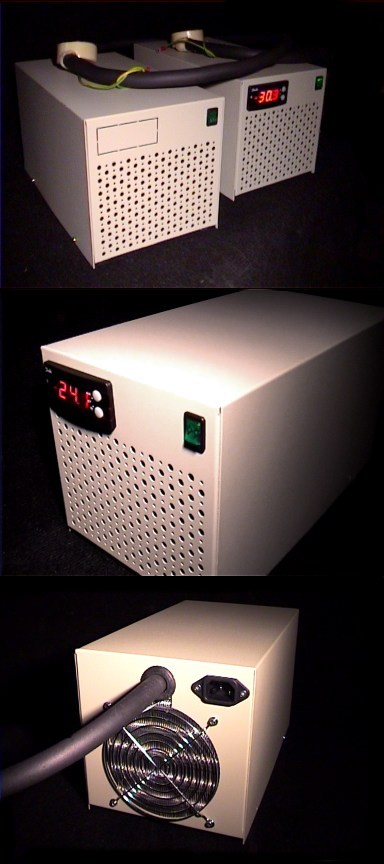

Alla hieman kuvia pitkän kehittelyn lopputuloksena tehdystä ns. freonijäähystä (vaikka ei näissä enää nykyään freonia käytetä...). Tätä laitetta ennen tehtiin useita prototyyppiä ja laitteistosta on puristettu viimeisetkin tehot ulos. Edellisiä virityksiä voit vilkaista täältä. Käytännön kylmäteho 2.5 cm³ kompuralla on n. 60-70W (mitattu) 0-10C lämpötiloissa. Päivitys 30.6.2002: nykyään jäähyjen tehonkesto on kehittynyt huimasti; jäähyt kestävät helposti yli 120W kuormituksen. Vehkeiden melutaso on todella alhainen. Tavallinen prossutuuletin voi elämöidä lujempaa (ainakin tuo minun Aavid) kuin kompressori ilman minkäänlaista äänieristystä. Tämänkin melun voi pudottaa murto-osaan äänieristyksellä, mutta silloin se kyllä tarvitsee puhaltimen :-) Höyrystin on taipuisan ja lämpöeristetyn putken päässä, joten asennus käy varsin vaivattomasti. Tämä putki voi olla vaikka useita metrejä pitkä ja kompuran voisi sioittaa vaikka toiseen huoneeseen, jos melu häiritsee. Ohut kuparinen kapillaariputki on sinisen muoviputken sisällä. Voin myydä käyttämiäni laitteita halukkaille, kunhan hyväksyt Varoituksen sana-kohdassa mainitut seikat. Koneissa on käytettyjä kompressoreita ja lauhduttimia, mutta myös käyttämättömiä kompuroita löytyy. Laitteen höyrystimen putken pituutta voidaan muuttaa ostajan toiveiden mukaisesti. Ylimääräisiä tavaraa myyn yleensä Huuto.netin välityksellä ja nyt Huuto.netissä olevat kohteet näet tästä. Jos kiinnostusta riittää, voit tiedustella laitteista suoraan meiltä (katso yhteystiedot). Tuomas Nissi on kokeillut kompurajäähyä ja hänen kirjoittamansa artikkeli aiheesta löytyy Haamurajalta. Suoraan aiheeseen pääset tästä. Varoituksen sana: Jotkut ovat ilmeisesti saaneet käsityksen, että nämä harrastuksen ja mielenkiinnon vuoksi rakennetut jäähyt olisivat kaupallisia tuotteita. Näin ei missään tapauksessa ole, eikä näillä ole myöskään minkäänlaista CE-hyväksyntää tai minkään viraston luokituksia tai hyväksyntöjä! Käyttäjä on siis itse vastuussa mahdollisista laitteen aiheuttamista vahingoista ja onnettomuuksista, eli kukaan ei (ei tekijä, ei vakuutukset ym) varmasti tule korvaamaan tällaisten omatekoisten laitteiden aiheuttamia mahdollisia (ja mahdottomia) tuhoja!

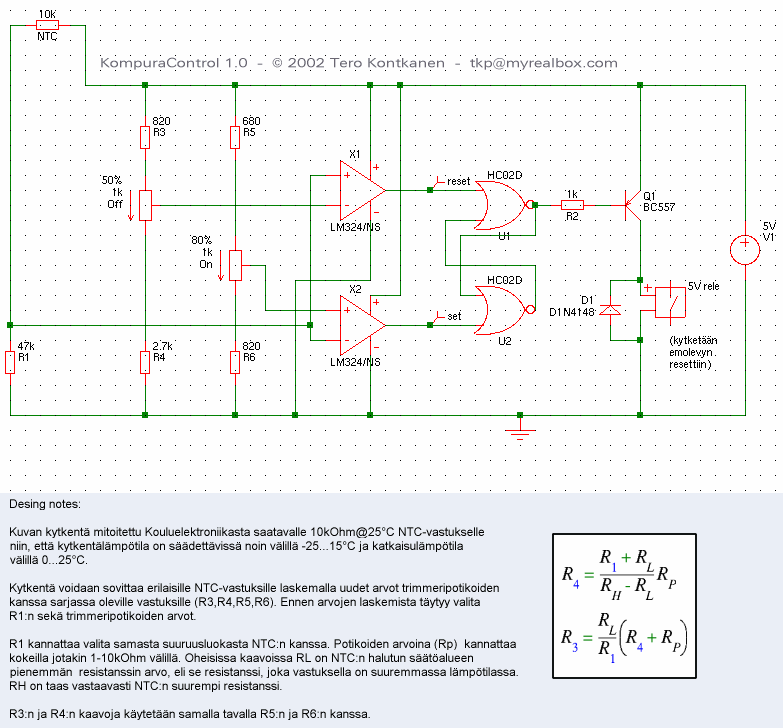

19.10.2002: Suunnittelin kytkennän, joka ohjaa konetta höyrystimen lämpötilojen mukaan. Sekä käynnistys- että sammutuslämpötiloja pystyy säätämään erillisesti. Kytkentää en ole testannut käytännössä, mutta ainakin simulaatioissa se toimii täydellisesti. Viritelmän käyttö tapahtuu tietysti omalla vastuulla.

19.10.2002: Jani Ahola on kirjoittanut mielenkiintoisen tietopaketin erilaisista kompurajäähyistä. Tekstissä on selvitetty erilaisten jäähyjen toimintaperiaate sekä eri osien vaikutus kokonaisuuteen. Aiheeseen pääset tästä.

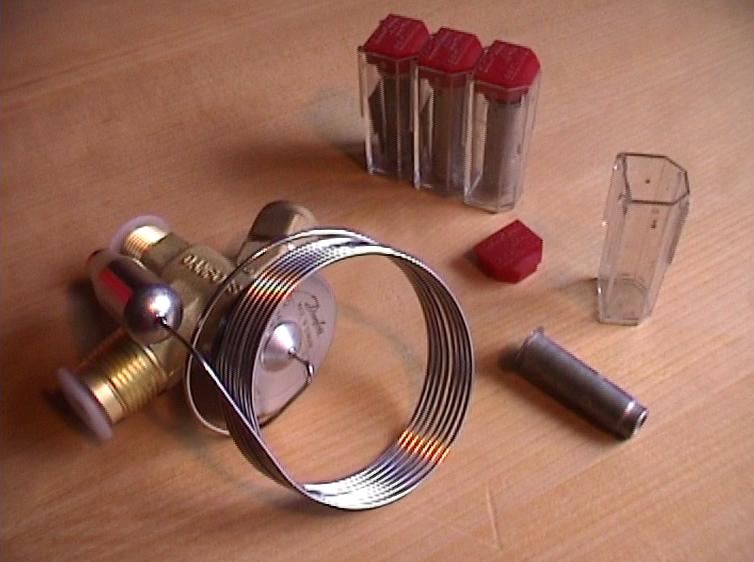

30.9.2002: Kokeilimme jäähyssä paisuntaventtiiliä, joka säätää kierrossa olevan kylmäaineen määrän aina optimaalliseksi lämpökuorman mukaan. Näin jäähyä voi kuormittaa ongelmitta vaikkapa 0-200W tehoalueella. Toinen merkittävä etu on jäähyn käynnistymisen nopeus: jäähdytys alkaa sekunneissa virran kytkemisestä!

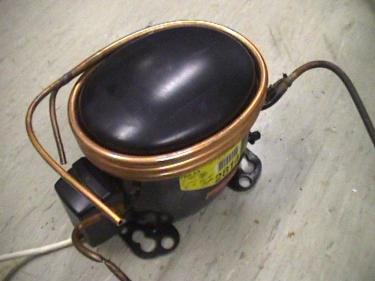

21.9.2002: Jäähyn varsinaisen lauhduttimen voi korvata myös lämmönvaihtimella, jossa kierrätetään vettä. Lämmönvaihdin jäähdyttää samalla itse kompressoria, eikä erillistä tuuletusta tarvita. Näin jäähystä saa todella hyvin pieneen tilaan sopivan paketin. Varteenotettava vaihtoehto, jos vesijäähyn kamppeet löytyvät entuudestaan.

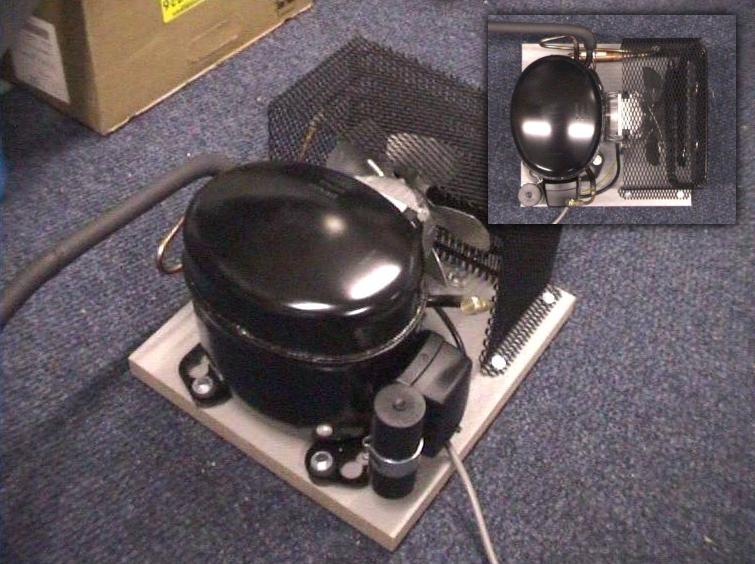

15.9.2002: Pitkälle edellistä jäähyä vastaava laite, mutta Danfossin 8,5 cm³ R-404a-kompressorilla sekä 230V-puhaltimella.

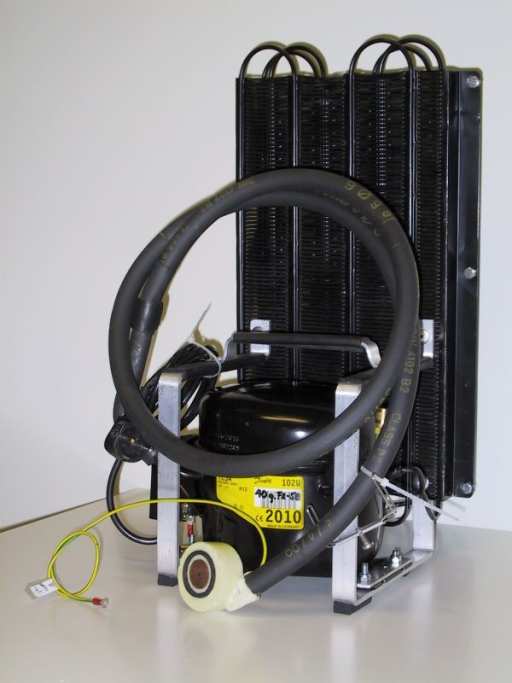

30.6.2002: Lämmön pahin vihollinen on syntynyt: jäähy on varustettu ennätysmäisellä 8,85 cm³ R-404a-kylmäaineen kompressorilla ja lauhdutuksesta huolehtii 400W lauhdutinkenno. Höyrystimestä on mitattu -30°C lämpötila jatkuvalla 120W lämpökuormalla. Kuormatta pakkanen paukkuu jopa alle -50°C:ssä.

16.4.2002: Pitkään kehitelty täysin uusi kompurajäähy näkee päivänvalon 11-12.5 Outokummun messuilla! Tuotteen uudet sivut ovat edelleen kesken, mutta sen verran voi jo tässäkin mainita, että jäähyn tehonkesto on noin tuplasti verrattuna siihen, mitä sivun alussa olevassa vanhaa jäähyä koskevassa tekstissä mainitaan.

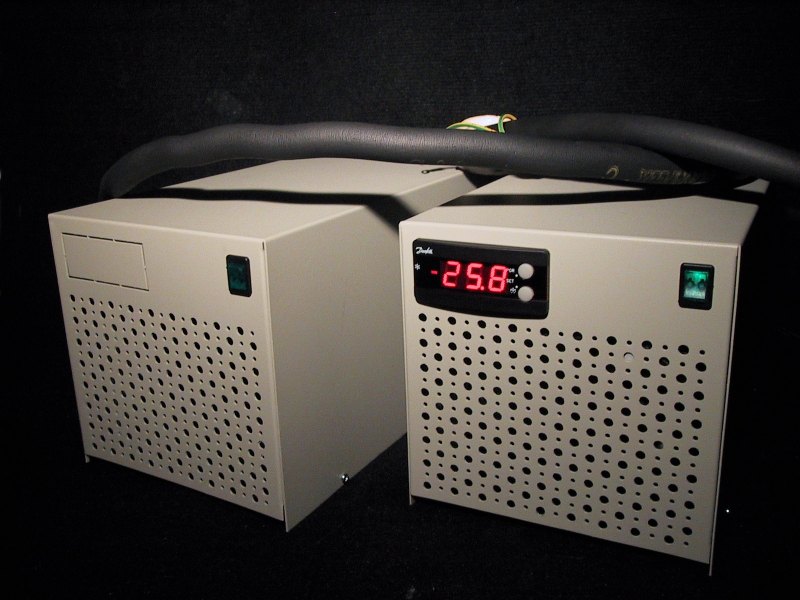

16.1.2002: Kuvassa täysin uutta mallia kompurajäähystä, joka tulee saataville lähiaikoina. Lisää kuvia. Nämä sivut eivät ole aivan ajantasalla, mutta uudet sivut on tulossa laitteen julkaisuajankohtaan mennessä.

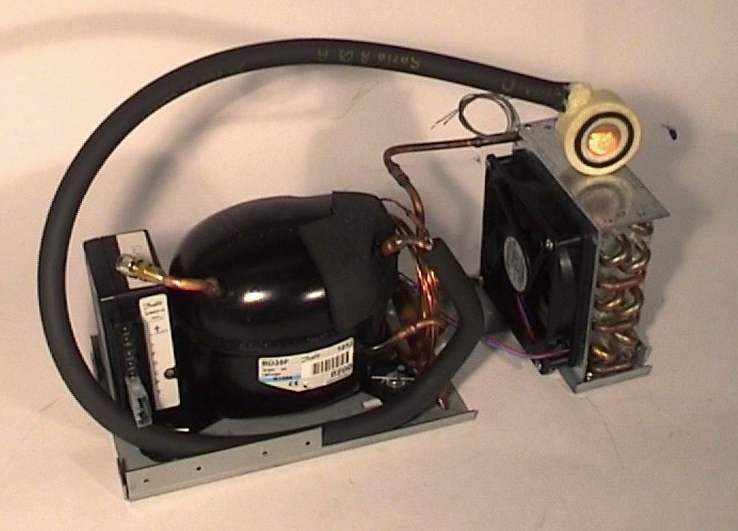

18.6.2001: Kuva VapoChillin koneistosta, johon on vaihdettu kehittämämme höyrystin.

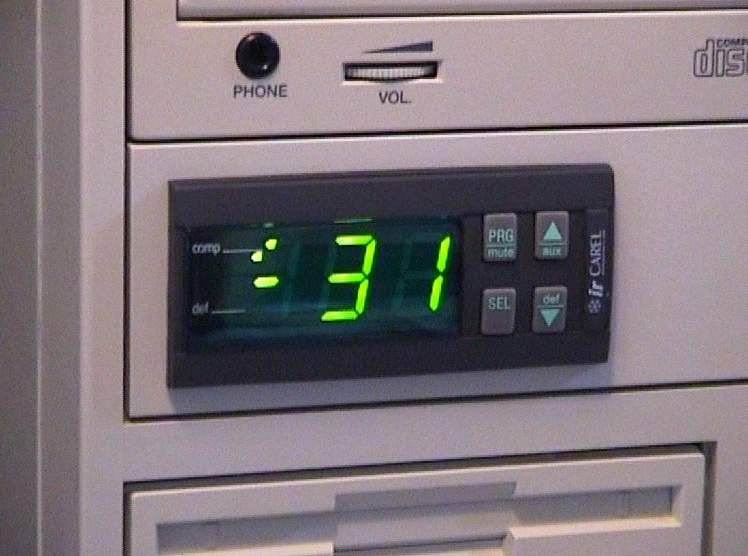

25.5.2001: Kytkin digitaalisen termostaatin ohjaamaan koneen toimintaa höyrystimen lämpötilojen mukaan. Nyt jäähdytys alkaa automaattisesti ja kone kännistyy vasta prossun jäähdyttyä riittävän kylmäksi ja se myös sammuu jos lämpötila ylittää tietyn rajan.

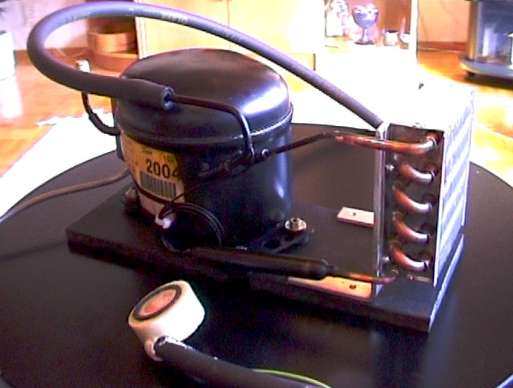

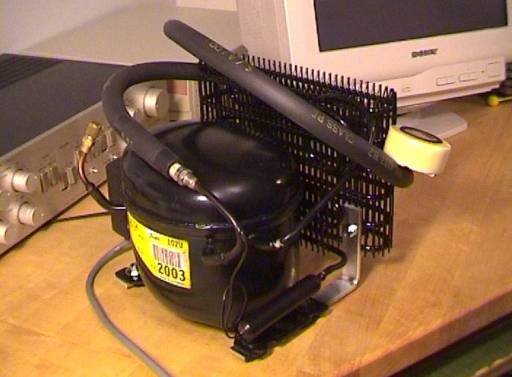

24.4.2001: Hieman uutta muotoilua jäähyyn. Kompaktin kokoinen alumiininen lauhdutuskenno jäähdyttää puhaltimen kanssa huomattavasti isoa jääkaapin lauhdutinta tehokkaammin. Laitteelle voisi myös tehdä nätin kotelon äänieristyksillä.

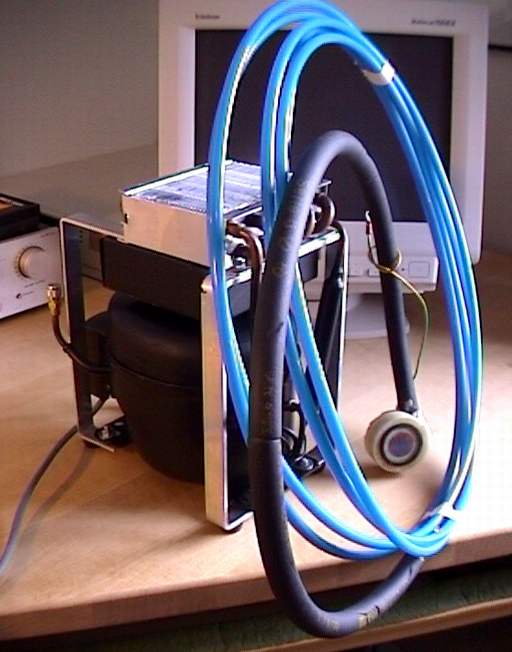

24.3.2001: Hupputehokas ja näennäisesti täysin äänetön jäähdytys. Kuusi metriä pitkän putken ansiosta kompuran voi sijoittaa toiseen huoneeseen. Kirjoitan lähiaikoina laajemman jutun koneen vaimentamisesta. Lisäys 30.3.2001: Kirjoittamani artikkeli löytyy Haamurajalta (Kotelonvaimennus 3). Lisäksi tein emolevyyn jännitemodin ja saavutin vakaan D600@1150MHz (2.2V) kellotuksen.

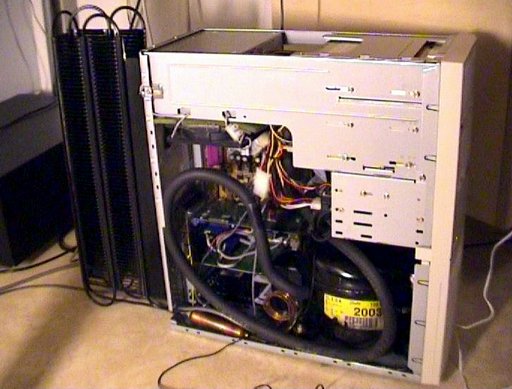

18.3.2001: Kuva miditornikotelon sisään rakennetusta jäähystä. Höyrystimeen on upotettu NTC-vastus, joten systeemiin voisi tehdä piirin, joka vaikka sammutta koneen jos prossu kuumenee liikaa.

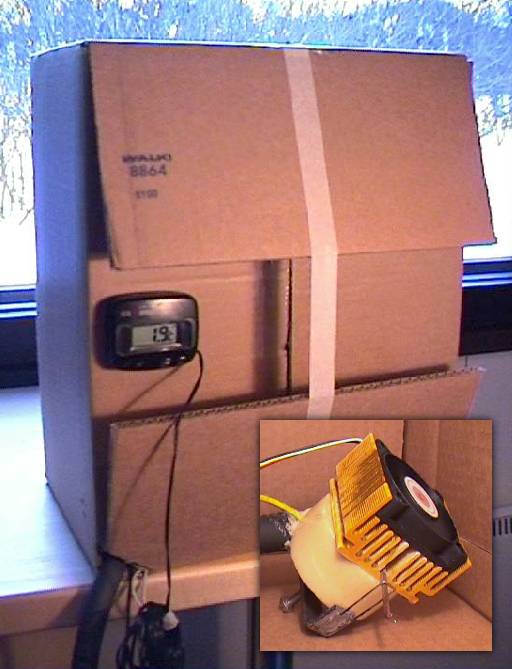

25.2.2001: Jäähylle voi keksiä mitä erilaisempia käyttökohteita, kuten vaikkapa omatekoinen pahvijääkaappi tai voisihan tuon höyrystin-siili yhdistelmän sujauttaa kuumana kesäpäivänä vaikka paidan alle ;-)

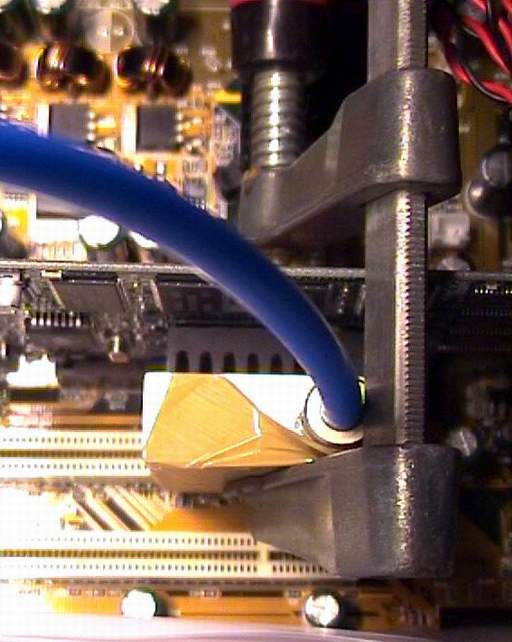

8.2.2001: Kokeilin pikaisesti toista prototyyppijäähyä Voodoo3 2000 näytönohjaimella ja sain nostettua taajuuden 190MHz:iin (normaalisti 143MHz). Fillrate multiteksturoinnilla kasvoi 245 megatexelistä 333 megatexeliin. Tulos ei päätä huimaa, mutta lieneeköhän kyseessä maailman ensimmäinen kompurajäähdytetty näytönohjain?-)

7.1.2001: Ehdottomasti tehokkain jäähyni 5 cm³ kompuralla. Prossan lämpötilat vaihtelevat välillä -5...0C ja samalla höyrystimen lämpötila on n. -15C, eli peittoaa tehoissa kevyesti mm Vapochillin.

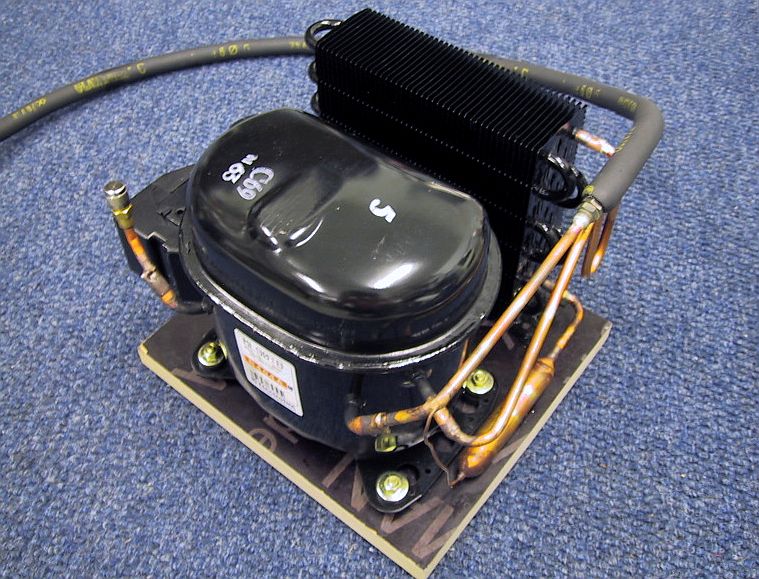

10.12.2000: Kuva uudesta jäähystä.

Siirsin osan vanhemmista kuvista erilliselle sivulle. Lisää kuvia sisältävälle sivulle pääset tästä.

Sivut päivitetty viimeksi 19.10.2002.
